粘接拉伸強度測定方法介紹
來源：天氏庫力 發(fā)布日期
2019-11-29 瀏覽：
膠粘結構在使用時，經(jīng)常需要具有很高的力學性能，目前評定膠粘件力學性能優(yōu)劣的主要指標是粘接強度。而粘接強度是指 在外力作用下，使膠粘件中的膠粘劑與被粘物界面或其鄰近處發(fā)生破壞所需要的應力，粘接強度又稱為膠結強度。本文我們主要為大家介紹一下粘接拉伸強度及其測定方法。
粘接拉伸強度又稱為均勻扯離強度、正拉強度，指的是粘接受力破壞時，單位面積所承受的拉伸力，單位兆帕，由于拉伸比 剪切受力均勻的多，所以一般膠粘件的拉伸強度比剪切強度高的多。常見的拉伸強度的測定有金屬與金屬粘接拉伸測定和非 金屬與金屬粘接拉伸兩種，下面我們就來詳細介紹一下兩種粘接拉伸強度的測定方法。
1、金屬與金屬粘接拉伸強度的測定
測定金屬粘接拉伸強度的最常用試件如下圖所示：

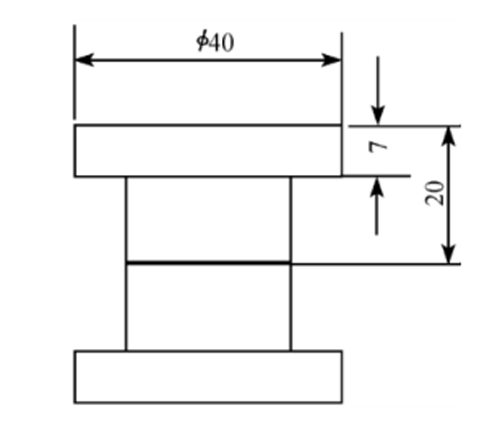

拉伸強度測定試件

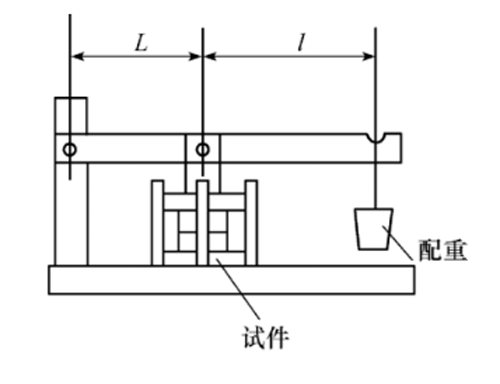

拉伸強度測定試件粘接加壓裝置
試件兩圓柱體的直徑應一致，同軸度為±0.1mm，兩粘接平面平行度為±0.2mm，加工粗糙度為5.0μm。試件粘接按工藝要求 進行，為確保膠層厚度一致，可將φ0.1*（2-3）mm左右的銅絲在疊合前放入膠層內，以專用裝置定位固化。
測定前從膠層兩旁測量圓柱體的直徑d（精確到1/10^6m）。測定時將試件裝于拉力試驗機的夾具上，調整施力中心線，使其 與試件軸線相一致，以（10-20）mm/min的加載速度拉伸，拉斷時記錄破壞負荷，；拉伸強度按下面的公式計算，單位為MPa ：
δ=F/A
式中：F-試件破壞時的負荷；
A-試件粘接面積，A=πd²/4。
每組粘接試件不得少于5個，按允許偏差±15%取算術平均值，保留3位有效數(shù)字。
如果需要測定高低溫時的拉伸強度，應將試件和夾具一起放入加熱或冷卻裝置內，在要求溫度下保持（40-60）min，然后再進行測定。

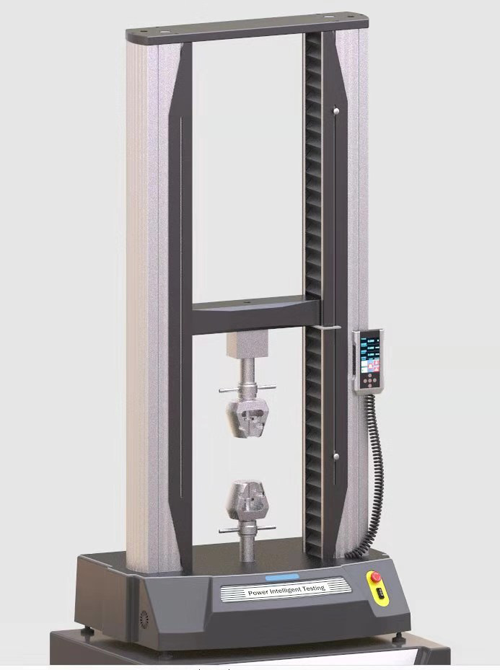

拉伸強度測定設備-拉力試驗機
2、非金屬與金屬粘接拉伸強度的測定
非金屬與金屬粘接拉伸強度的測定，采用兩金屬間夾一層非金屬的方法。在此，天氏庫力小編主要介紹一下橡膠與金屬粘接扯離強度的測定方法。
橡膠厚度為（2±0.3）mm，粘接后的試件尺寸如下圖所示：

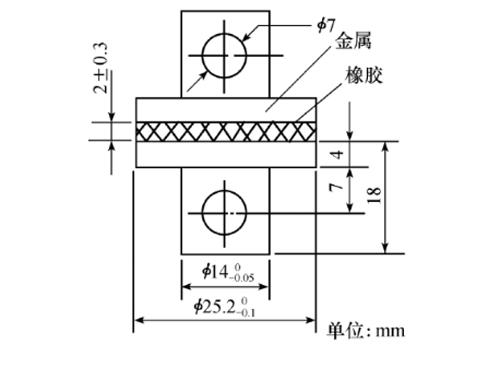

橡膠與金屬粘接扯離強度的測定試件
試件按工藝條件要求粘接，粘接面錯位不應大于0.2mm。測試時將試件裝在夾具上，調整位置使施力方向與粘接面垂直，以（50±5）mm/min的加載速度拉伸，記錄破壞時的最大負荷，按下面的計算公式計算扯離強度δ，單位為MPa：
δc=F/A
式中：F-試件破壞時的負荷；
A-粘接面積，A=πd²/4。
試件不得少于5個，經(jīng)取舍后不應少于原數(shù)量的60%，取其算術平均值，允許偏差為±10%。
推薦閱讀
【本文標簽】：粘接拉伸強度,拉伸強度測定方法
【責任編輯】：天氏庫力 版權所有：http://www.rongqi8.cn/轉載請注明出處
