輸送帶材料的拉伸測試及其夾持技術
來源：天氏庫力 發布日期
2020-10-21 瀏覽：
輸送帶是用于皮帶輸送帶中起承載和運送物料作用的橡膠與纖維、金屬復合制品，或者是塑料和織物復合的制品。
輸送帶的拉伸測試對產品生產過程中的質量檢測很重要，可以確保產品達到行業耐久性標準。輸送帶通常可以承受很高的拉力，因此對測試工作來說富有挑戰性。由于該材料有多種纖維及不同方向的纖維組成，其韌性也許會造成樣品在夾持點滑動或斷裂。
在經歷了樣品在夾持處滑動及斷裂后，輸送帶材料的制造商與我們聯絡-因為材料本身的潤滑性造成試樣滑出夾具，而當夾持壓力增加時，試樣則會在夾持端破壞。當試樣沒有突出的夾持端或試樣在其整個長度內截面積相等，經常會出現該問題，因此這是一個具有挑戰性的難題。
我們使用了兩種不同的夾具及方法以保證本試驗順利完成。首先，我們選用的是一款氣動平推夾具，具有足夠的夾持壓力5kN或10kN氣動平推夾具。在某些情況下，材料可能在5kN以下就斷裂，但是10kN夾具配備能提供更大的夾持壓力以保證把試樣夾緊。在測試過程中單根纖維確實會發生滑移。當單根纖維發生滑移時，會發生應力集中并造成試樣在夾持端的破壞。我們發現對于該試驗，10kN夾具是非常合適的，即使所有的試樣都會在5kN以下就斷裂。

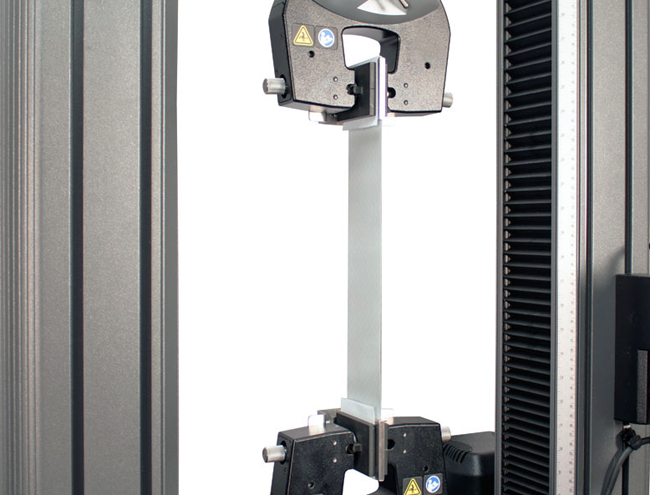

輸送帶氣動平推夾具夾持
除了更高載荷的夾具，為了夾緊試樣必須專門定制夾面以及楔形嵌塊。試樣纏繞在楔形嵌塊周圍以防止其滑移，此嵌塊增加了試樣與夾面之間的接觸面積。定制的50mmx50mm的鋸齒夾面且邊緣為圓形對防止試樣在夾面處受到破壞是必要的，此圓形邊緣避免試樣在試驗過程中接觸到夾面尖銳的角落。

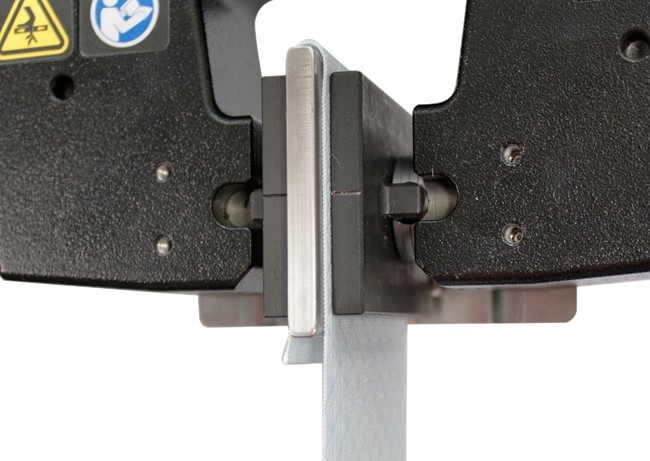

氣動平推夾具定制夾面以及楔形嵌塊
另外我們推薦的是一款手動纏繞式夾具，因其夾持方式為纏繞式，該夾具在與輸送帶接觸的部分均為圓角光滑面且有越拉越緊，自動收緊的特點，故打滑的可能性幾乎沒有，也不會在夾持處或夾具內部被夾傷破壞。根據帶料的寬度及厚度，適用范圍也非常廣，最小到500N，最大甚至100噸，該款設計均能勝任。

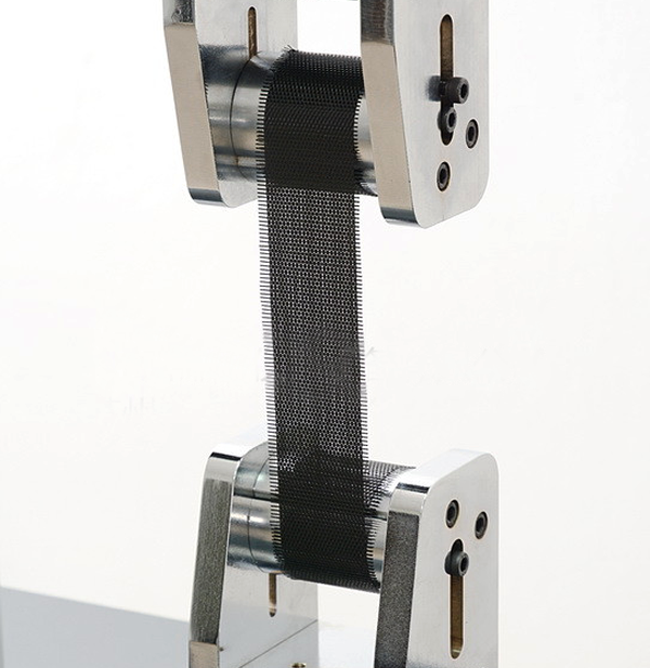

輸送帶手動纏繞式夾具夾持
測試在速度100mm/min下進行，且所有試樣皆是在測試區域內斷裂。適合進行該類試樣測試的系統為我們的單柱和雙柱電子萬能試驗機，并配備相應的的氣動平推夾具或纏繞式夾具。
