拉力機常用幾款引伸計介紹
來源：天氏庫力 發布日期
2018-06-19 瀏覽：
電子拉力機引伸計(extensometer)是測量構件及其他物體兩點之間線變形的一種儀器，通常由傳感器、放大器和記錄器三部分組成。引伸計是感受試件變形的傳感器，應變計式的引伸計由于原理簡單、安裝方便，所以目前在市場上廣泛使用。引伸計的種類很多，大致可分為機械式引伸計、光學引伸計和電磁式引伸計等。這些引伸計的靈敏度一般可達1微米。下面介紹幾種代表性的引伸計。
徑向引伸計：用于檢測標準試件徑向收縮變形,它與軸向引伸計配合用來測定泊松比,它將徑向變形(或橫向某一方向的變形)變換成電量,再通過二次儀表測量、記錄或控制另一設備。
夾式引伸計：用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中最常用的儀器之一,它較多用在測定材料斷裂韌性實驗中。精度高,安裝方便、操作簡單，是不錯的首選。

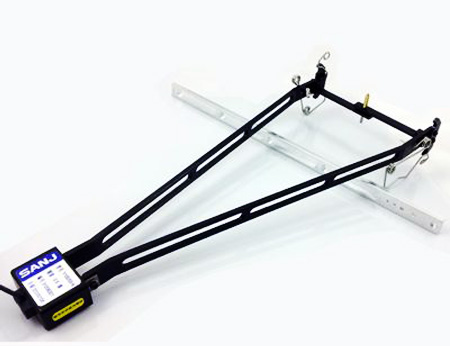

軸向引伸計：根據各種常規型、迷你型、大標距型多種規格，軸向引伸計可滿足各種金屬材料和非金屬材料變形測量的需要，并可根據用戶要求定制特殊規格產品。引伸計結構及相關工作原理:引伸計主要由應變片、變形傳遞桿、彈性元件、限位標距桿、刀刃和夾緊彈簧等結構組成。測量變形時，將引伸計裝卡于試件上，刀刃與試件接觸而感受兩刀刃間距內的伸長，通過變形桿使彈性元件產生應變，應變片將其轉換為電阻變化量，再用適當的測量放大電路轉換為電壓信號。
引伸計規格：
跨距－兩刀口初始間距
量程－最大伸長量
WDW-100引伸計：標距＝50mm,量程＝10mm(20%)
CSS-2210 引伸計：標距＝50mm,量程＝5mm(10%)
引伸計工作原理圖：
引伸計使用方法：
1、對于WDW－100配引伸計，首先將標距卡插入到限位桿和變形傳遞桿之間；對于CSS2210配引伸計，首先將定位銷插入定位孔內；
2、用兩個手指夾住引伸計上下端部，將上下刀口中點接觸試件（試件測量部位），用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上；
3、對于WDW－100配引伸計：取下標距卡；對于CSS2210配引伸計：取下定位銷；（切記：實驗前必須檢查，以免造成引伸計損壞）
4、在試驗機控制軟件〖實驗條件選擇〗界面，對于WDW100選擇變形測量方式：引伸計；對于CSS－2210選擇曲線跟蹤方式是載荷－變形曲線；
5、引伸計信號顯示調零；
6、根據測量變形的大小選擇放大器衰減檔。
