拉力機中位移編碼器的作用及常見故障
來源：天氏庫力 發布日期
2018-12-10 瀏覽：
拉力機中最重要的三個數據就是：力值、位移、速度，力值由傳感器測量記錄，位移一般由編碼器負責測量，速度就電機及整個減速系統配合決定。今天這篇文章主要為大家介紹一下編碼器的在拉力機中的作用。
一、編碼器是什么？
編碼器是將信號或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。

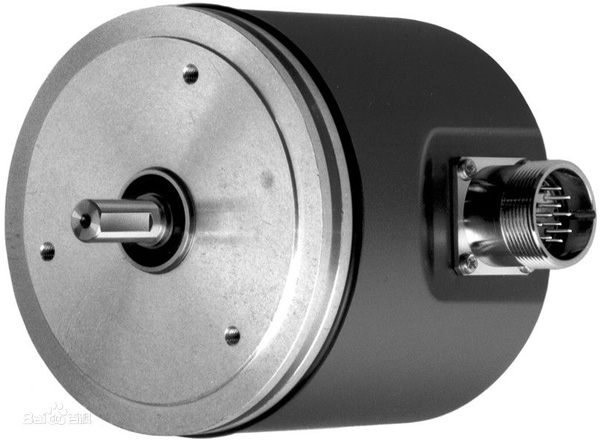

拉力機位移編碼器
二、拉力機位移編碼器的作用：
拉力機編碼器是一種將旋轉位移轉換成一串數字脈沖信號的旋轉式傳感器，這些脈沖能用來控制角位移，編碼器滾珠螺旋絲杠結合在一起，可用于測量直線位移。電子拉力機的延伸率一般都是光電編碼器測試的結果。
三、拉力機位移編碼器常見故障及解決方法：
1、編碼器裝置松動
這種故障會影響位置控制精度，造成停止和移動中位置偏差量超差，甚至剛一開機即產生伺服系統過載報警。
2、編碼器連接電纜故障
這種故障出現的幾率最高，維修中經常遇到，應是優先考慮的因素。通常為編碼器電纜斷路、短路或接觸不良，這時需更換電纜或接頭。還特別注意是否是由于電纜固定不緊，造成松動引起開焊或斷路，這時需卡緊電纜。
3、編碼器電纜屏蔽線未接或脫落
這會引入干擾信號，使波形不穩定，影響通信的準確性，必須保證屏蔽線可靠的焊接及接地。
4、編碼器自身故障
編碼器本身元器件出現故障，導致其不能產生和輸出正確的波形。這種情況下需更換編碼器或維修其內部器件。
5、光柵污染
會使信號輸出幅度下降，用脫脂棉沾無水酒精輕輕擦除油污即可。
6、編碼器電池電壓降低
這種故障通常有含義明確的報警，這時需更換電池，如果參考點位置記憶丟失，還須執行重回參考點操作。
